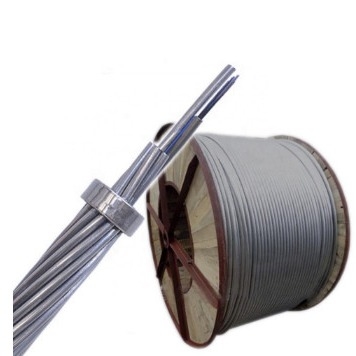

Cabos aéreos de ligação à terra de fibras ópticas compostas

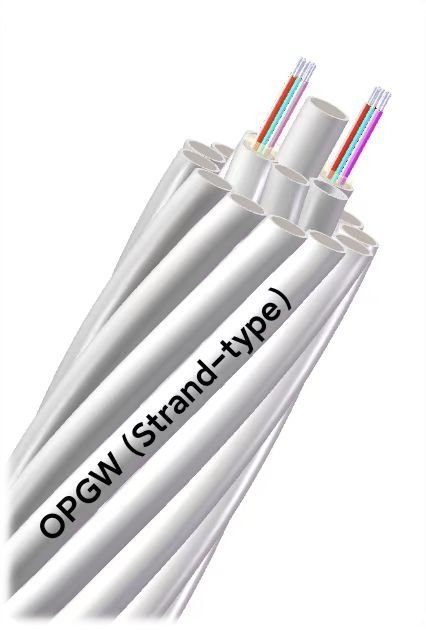

Descrição do Produto: O Cabo de Aterramento Aéreo Composto de Fibra Óptica (OPGW) é um tipo de cabo de aterramento aéreo que contém fibras ópticas, apresentando múltiplas funções, como cabo de aterramento aéreo e comunicação óptica. É usado principalmente em linhas de comunicação de 110kV e acima e em sistemas de transmissão de alta tensão aéreos recém-construídos. Também pode ser usado para substituir o cabo de aterramento existente do antigo sistema de transmissão de alta tensão aéreo, adicionar linhas de comunicação óptica, conduzir correntes de curto-circuito e fornecer proteção contra raios. Os cabos ópticos OPGW, envoltos em fios metálicos, são mais confiáveis, estáveis e seguros. Como o cabo de aterramento aéreo e o cabo óptico são integrados em um só, em comparação com outros tipos de cabos ópticos, ele não apenas encurta o período de construção, mas também economiza custos de construção. Além disso, se o OPGW for feito de fio de aço revestido de alumínio ou fio de liga de alumínio torcido, é equivalente a configurar um bom condutor de cabo de aterramento aéreo, o que pode trazer múltiplos benefícios, como reduzir a corrente de alimentação latente da linha de transmissão, diminuir a sobretensão de frequência de energia e melhorar a interferência e o impacto perigoso das linhas de energia nas linhas de comunicação. Devido às características das fibras ópticas, como anti-interferência eletromagnética e leveza, elas podem ser instaladas no topo das torres de linhas de transmissão sem ter que considerar a posição ideal de suspensão e problemas de corrosão eletromagnética. Portanto, o OPGW apresenta alta confiabilidade, desempenho mecânico superior e custo relativamente baixo. Esta tecnologia é particularmente adequada e econômica ao instalar novos cabos de aterramento ou substituir os existentes. Estruturas especiais podem ser personalizadas de acordo com os requisitos do usuário.

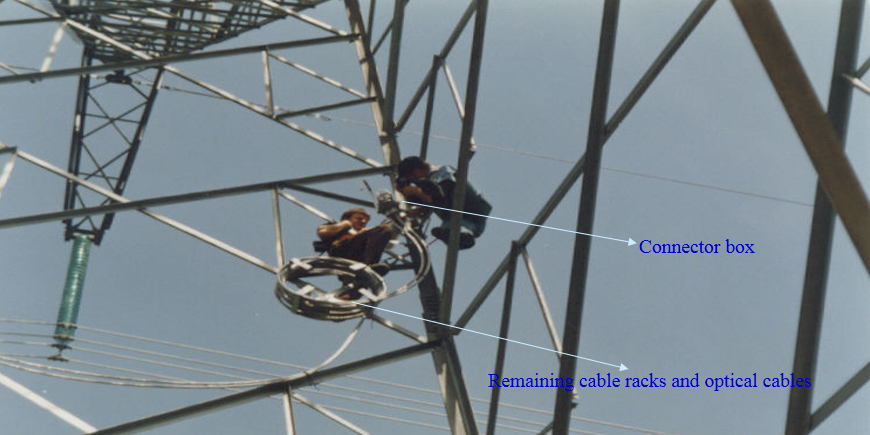

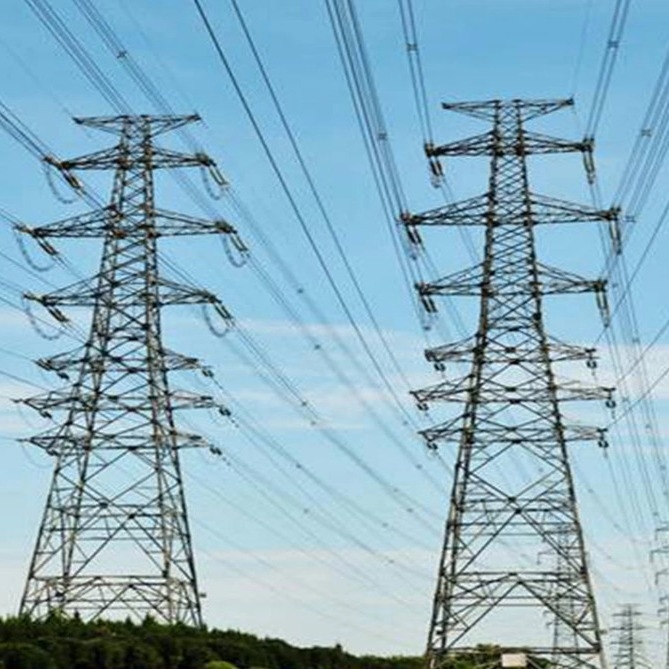

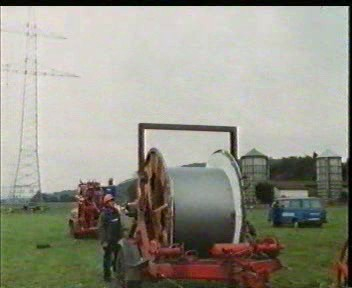

Método de instalação: É usado aéreo na torre de transmissão de alta pressão.

Padrões de execução: DL/T 832-2016 Cabo de aterramento aéreo composto de fibra óptica, JB/T 8999-2014 Cabo de aterramento aéreo composto de fibra óptica, etc.

Características do produto:

① Para linhas com alta tensão superior a 110kv, o espaçamento entre os passos é relativamente grande (geralmente acima de 250M);

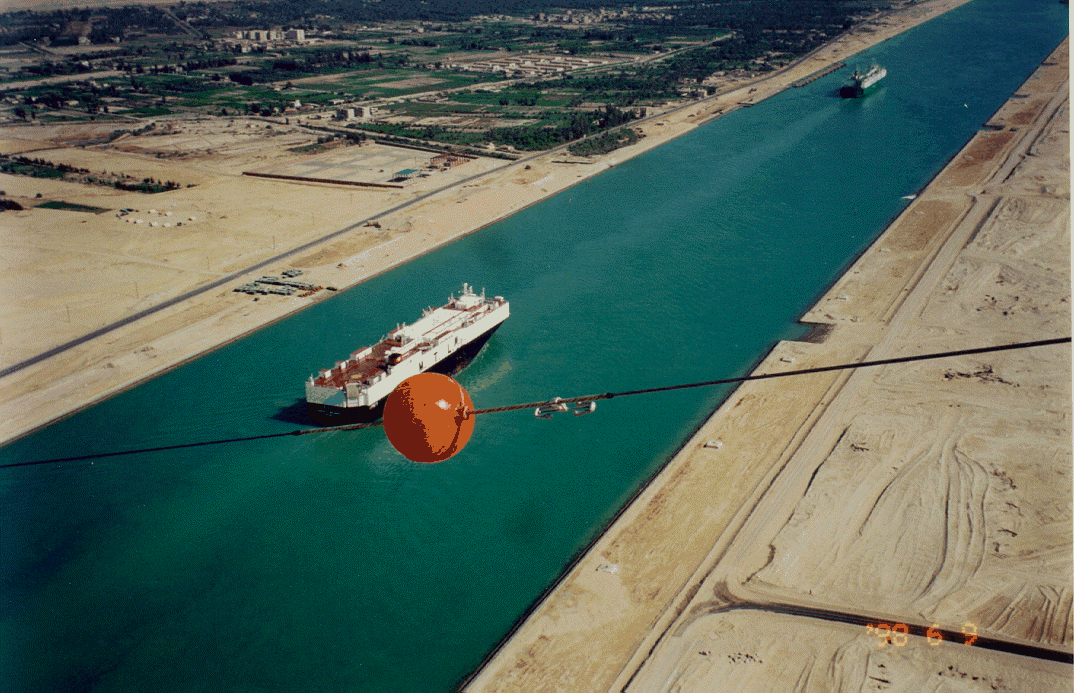

② Fácil de manter, é fácil resolver o problema de cruzamento de linhas, e suas características mecânicas podem atender aos requisitos de grande cruzamento de linhas.

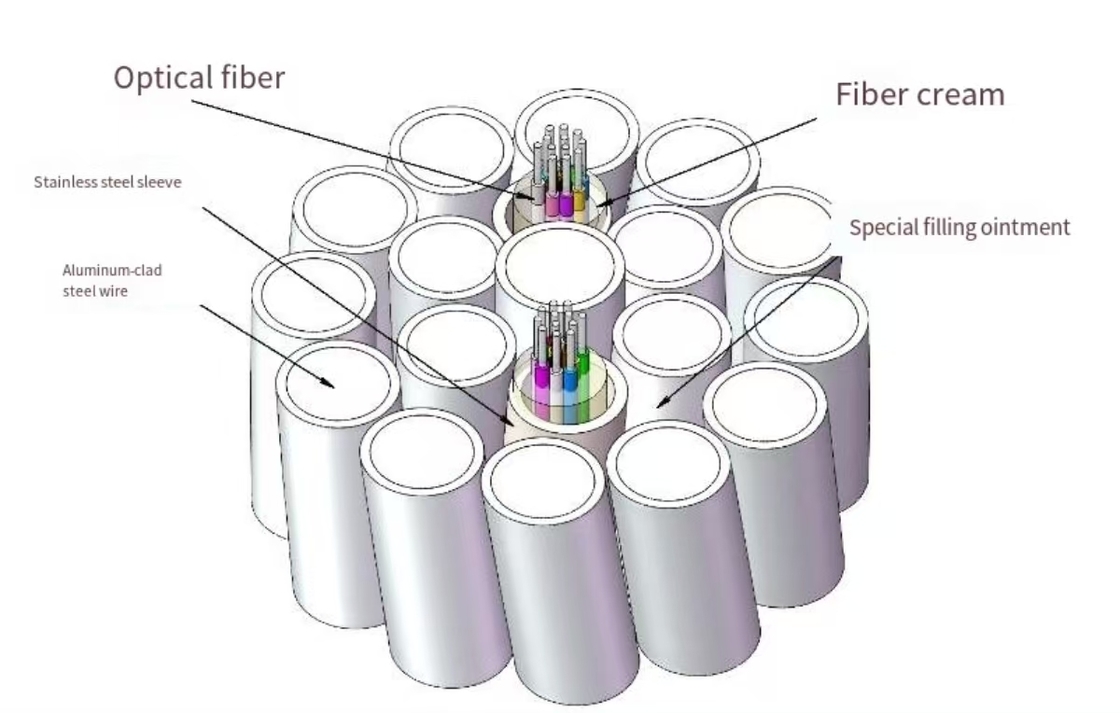

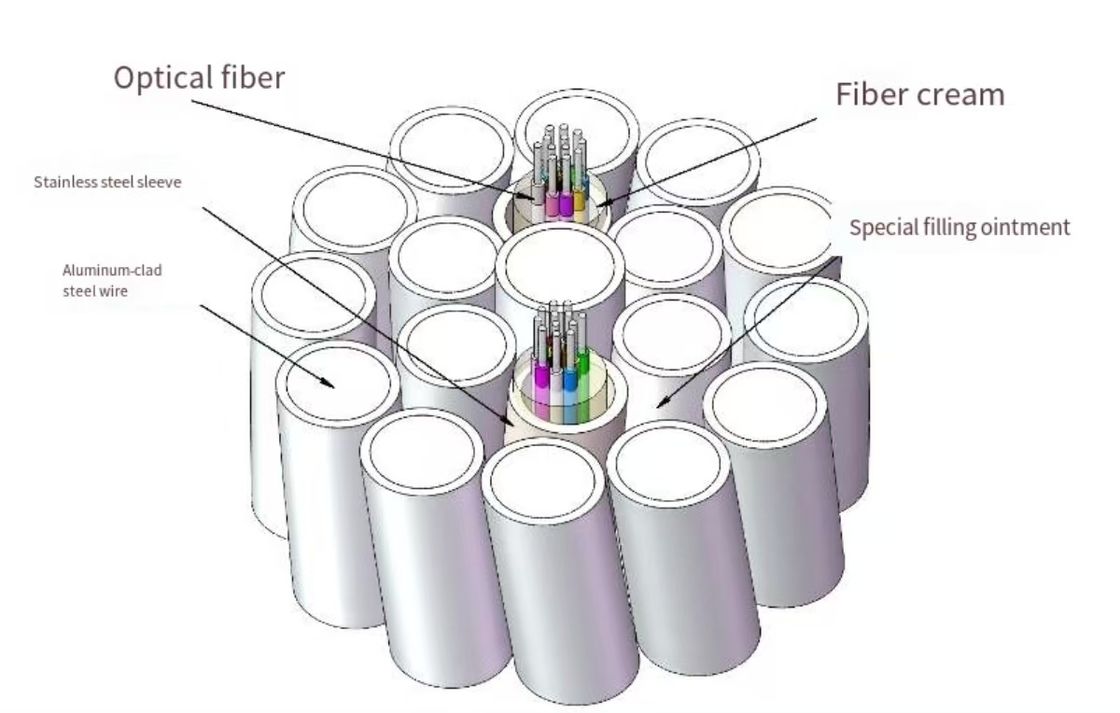

③ A camada externa do OPGW é feita de armadura de metal, que não tem efeito na erosão e degradação de alta tensão.

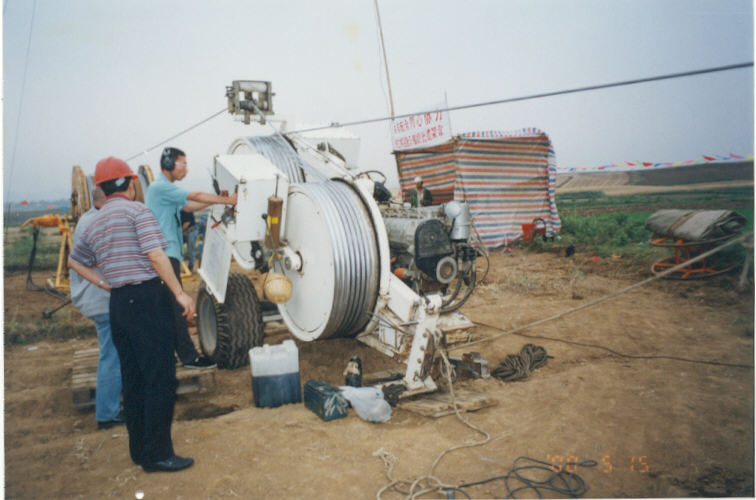

④ O OPGW deve ser desligado durante a construção, resultando em perdas significativas de interrupção de energia. Portanto, o OPGW deve ser usado em linhas de alta tensão recém-construídas de 110kv ou acima. Nos indicadores de desempenho do OPGW, quanto maior a corrente de curto-circuito, mais bons condutores são necessários para a armadura, o que reduz correspondente a resistência à tração. Sob a condição de uma certa resistência à tração, para aumentar a capacidade de corrente de curto-circuito, a área da seção transversal do metal deve ser aumentada, o que leva a um aumento no diâmetro do cabo e no peso do cabo. Portanto, requisitos rigorosos devem ser impostos aos indicadores de resistência das torres de linha durante a instalação.

Parâmetros técnicos (valores típicos):
